    一、串联电路中各点的电流的规律：

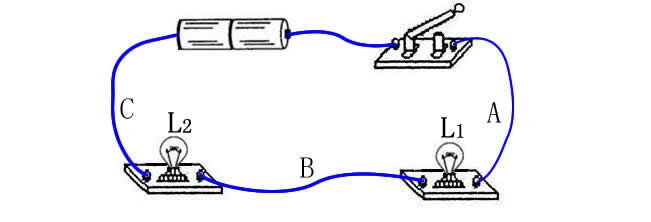

    下图中的两个灯泡是串联的，请把电流表分别接在A、B、C三个位置测量电流的大小。

显示电路图隐藏电路图

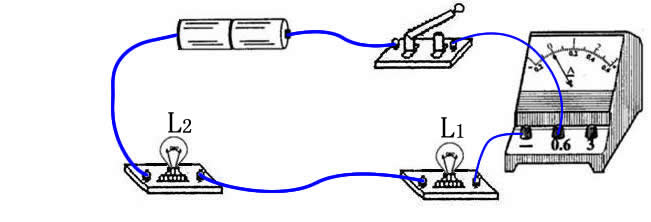

    [实验1]：电流表测量A点电流。I_A=____A
显示实物图隐藏实物图

显示电路图隐藏电路图

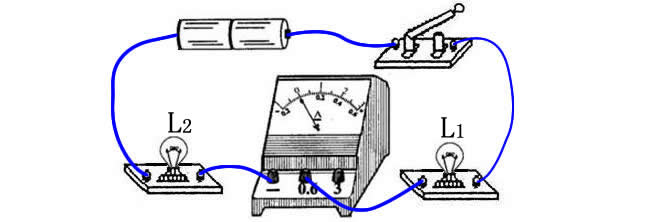

    [实验2]：电流表测量B点电流。I_B=____A
显示实物图隐藏实物图

显示电路图隐藏电路图

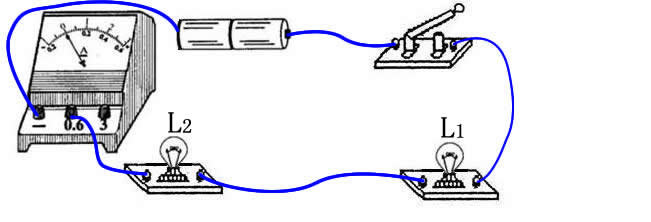

    [实验3]：电流表测量C点电流。I_C=____A
显示实物图隐藏实物图

显示电路图隐藏电路图

    结论：串联电路中，电流处处相等。I_A=I_B=I_C
    二、并联电路中干路电流与各支路电流的关系：

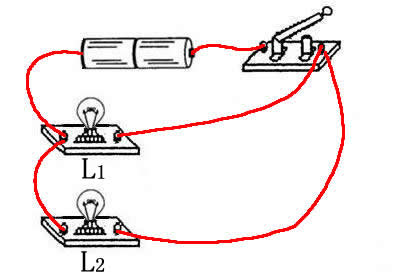

    下图中的两个灯泡是并联的，请用电流表分别测量灯泡L1、L2和总电路的电流。

显示电路图隐藏电路图

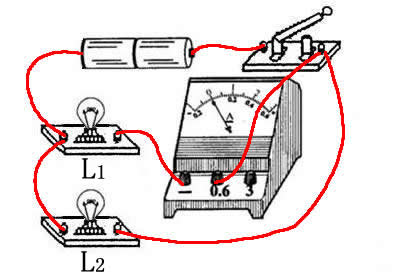

    [实验1]：电流表测灯泡L1的电流。I₁=____A
显示实物图隐藏实物图

显示电路图隐藏电路图

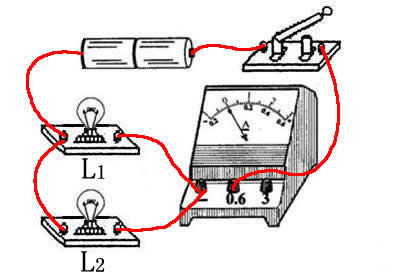

    [实验2]：电流表测灯泡L2的电流。I₂=____A
显示实物图隐藏实物图

显示电路图隐藏电路图

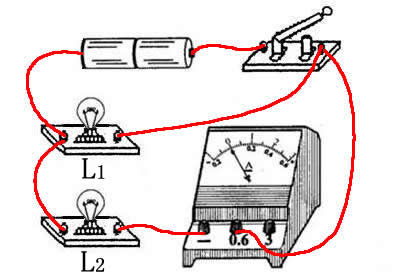

    [实验3]：电流表测总电流。I_总=____A
显示实物图隐藏实物图

显示电路图隐藏电路图

    结论：并联电路中，干路电流等于各支路电流之和。I_总=I₁+I₂

    §5.5《探究串并联电路的电流规律》笔记：
    1、串联电路电流规律：串联电路中，电流处处相等。I_A=I_B=I_C。

    2、并联电路电流规律：并联电路中，干路电流等于各支路电流之和。I_C=I_A+I_B。

    四、课堂练习
    1、在方框中画出灯泡L1和灯泡L2并联，电流表测灯泡L1电流的电路图，并在图15上连接实物图．

显示答案隐藏答案

    五、课堂小测
    1、如下图所示，把电流表分别接在A、B、C三点测电流，测得I_A=0.24A，那么I_B=___A，I_C=___A，由此得到串联电路的电流规律：__________________。

显示答案隐藏答案
答:0.24； 0.24 ；串联电路中，电流处处相等。

    2、如下图所示，把电流表分别接在A、B、C三点测电流，测得I_A=0.2A，I_C=0.5A，则I_B=___A，由此得到并联电路的电流规律：_____________________。

显示答案隐藏答案
答: 0.3；并联电路中，干路电流等于各支路电流之和。
