1、（09福州）（8分）在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω。

(1)连接电路时开关应，电流表的量程应选0~ A。

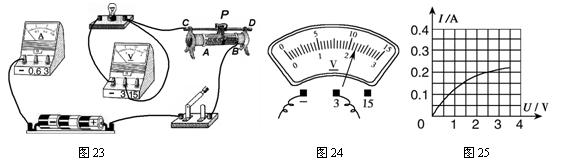

(2)请你用笔画线代替导线，将图23中的实物电路连接完整。

(3)闭合开关前，图23中滑动变阻器的滑片P应位于（选填“A”或“B”）端。

    (4) 小叶同学闭合开关，移动滑片P到某一点时，电压表示数（如图24所示）为      V，若他想测量小灯泡的额定功率，应将图23中滑片P向   　（选填“A”或“B”）端移动，使电压表的示数为2.5V。
    (5)小向同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图25所示的I－U图像，根据图像信息，可计算出小灯泡的额定功率是        W。
    (6)小勇同学在实验中连接好电路，闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是                    （写出一种即可）。
2、（09常德）关于“8V 4W” 的灯L₁和 “4V 2W”的灯L₂，下列说法中错误的是
    A．L₁的电阻大于L₂的电阻

B．两灯均正常工作时，L₁较亮

C．两灯串联在12V电源两端时都能正常发光

D．两灯并联时，两端最大可加8V电压
3、（09常德）如图所示，电源电压U=18V，当滑动变阻器的滑片P移至最左端时，小灯泡L正常发光，电流表的示数为0.5A；当滑片P移至中点时，电流表的示数变为0.25A。求：

（1）小灯泡的额定功率；

（2）滑动变阻器的最大阻值。
