电压问题分析

一.

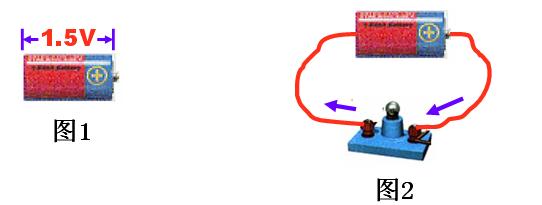

    （1）电池分为正极和负极，正极电压高于负极电压（如图1）。电路闭合时，电流经导线从正极流向负极（如图2）。

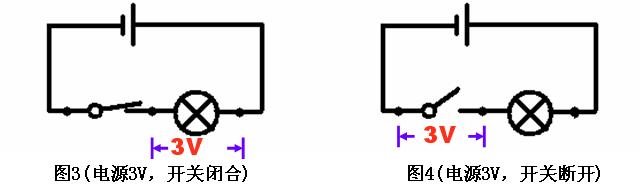

    （3）电路闭合时，电源电压被导线引到用电器两端（如图3）；电路断开时，电源电压移至断开处（如图4）。

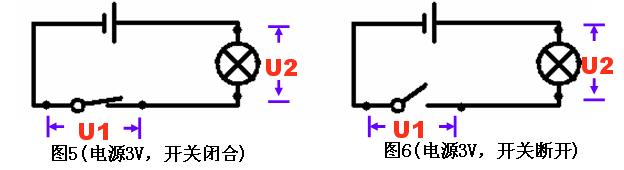

    例题：下面图5、图6中的U1和U2分别是多大？

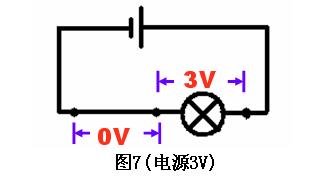

    （4）电路闭合时，电压“消耗”在用电器上，导线“不消耗”电压，即同一导线任何两点间的电压为0。（如图7）

    二.

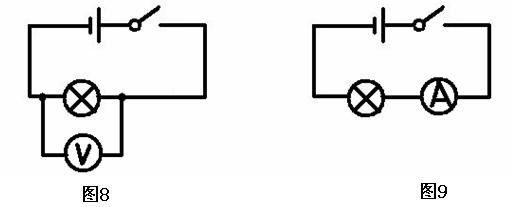

    （1）电压表测量电压时只需把电压表的两个接线柱接在被测对象的两端（如图8）。
    （2）电流表测量电流时被测电流要从电流表中流过（如图9）。

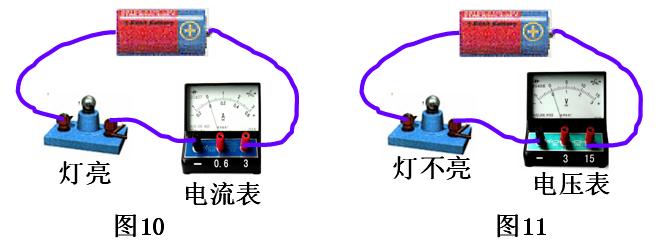

    （3）电流表相当于一条导线（如图10）；电压表相当于一条断开的导线（如图11）。

    例题：图12中的两个灯泡是并联还是串联？



    分析：要判断灯泡是串联还是并联，其实就是要判断电流是串联还是并联。电压表中是没有电流流过的，因此有电压表的电路图中，我们先把电压表去掉。因此图12可以变成图13，因此两灯泡是串联。
    三.
    1.导线的电阻很小，可以认为其电阻为0，因此接线时接在同一条导线上的任何一点是一样的。
    例3：图12中的电压表是测什么的电压（）
      A、测灯L1的电压    B、测灯L2的电压
      C、测电源的电压    D、测灯L1和L2的总电压

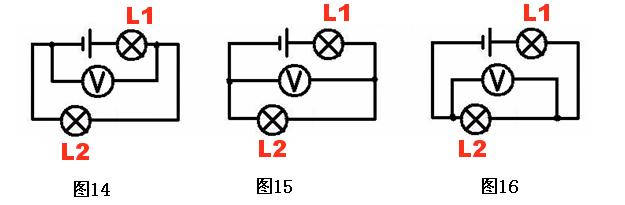

     方法1：用移点法。因为接同一条导线上的任何一点是一样的，因此图12可以变成图13，图13再变成图14。因此知道电压表是测L2电压。选B
    方法2：我们可以认为电压表是测“电源和灯L1的总电压”，但是整个电路的电压是由电源提供的，不存在“电源和某某的总电压”这个结论。图中也不可能是测L1的电压，因此是测L2的电压。选取B。
