1、一个闭合电路，是由电池供电的，外电路是纯电阻时，以下说法正确的是(　　)
    A．当外电阻增大时，路端电压增大
    B．当外电阻减小时，路端电压增大
    C．当外电阻减小时，电路中的电流减小
    D．电池的内阻越小，外电阻变化时，路端电压的变化越大


    2、 (多选)如图所示电路中，电源电动势E＝9 V、内阻r＝3 Ω，R＝15 Ω，下列说法中正确的是(　　)

    A．当S断开时，U_AC＝9 V
    B．当S闭合时，U_AC＝9 V
    C．当S闭合时，U_AB＝7.5 V，U_BC＝0
    D．当S断开时，U_AB＝0，U_BC＝0


    3、如图所示，电池电动势为E，内阻为r。当可变电阻的滑片P向b点移动时，电压表V₁的读数U₁与电压表V₂的读数U₂的变化情况是(　　)

    A．U₁变大，U₂变小
    B．U₁变大，U₂变大
    C．U₁变小，U₂变小
    D．U₁变小，U₂变大


    4、电源电动势为E，内阻为r，向可变电阻R供电，关于路端电压，下列说法正确的是(　　)
    A．因为电源电动势不变，所以路端电压也不变
    B．因为U＝IR，所以当I增大时，路端电压也增大
    C．因为U＝E－Ir，所以当I增大时，路端电压减小
    D．若外电路断开，则路端电压为零


    5、(多选)如图所示是某电源的路端电压与电流的关系图像，下列结论正确的是(　　)

    A．电源的电动势为6.0 V
    B．电源的内阻为12 Ω
    C．电源的短路电流为0.5 A
    D．电流为0.3 A时的外电阻是18 Ω

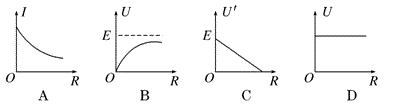

    6、(多选)在如图所示电路中，电源电动势E和内阻r均为定值，当外电路电阻R发生变化时，回路电流I、路端电压U、内电压U′都将随之发生变化。下列图像能正确表示其变化规律的是(　　)




    7、(多选)直流电路如图所示，在滑动变阻器的滑片P向右移动时，电源的(　　)

    A．总功率一定减小
    B．效率一定增大
    C．内部损耗功率一定减小
    D．输出功率一定先增大后减小


    8、(多选)如图所示，闭合开关S并调节滑动变阻器滑片P的位置，使A、B、C三灯亮度相同。若继续将P向下移动，则三灯亮度变化情况为(　　)

    A．A灯变亮    B．B灯变亮    C．B灯变暗    D．C灯变亮


    9、如图所示是一实验电路图。在滑动触头由a端滑向b端的过程中，下列表述正确的是(　　)

    A．路端电压变小
    B．电流表的示数变大
    C．电源内阻消耗的功率变小
    D．电路的总电阻变大


    10、(多选)在如图所示的电路中，电源电动势为E、内电阻为r，C为电容器，R₀为定值电阻，R为滑动变阻器。开关闭合后，灯泡L能正常发光。当滑动变阻器的滑片向右移动时，下列判断正确的是(　　)

     A．灯泡L将变暗
    B．灯泡L将变亮
    C．电容器C的电量将减小
    D．电容器C的电量将增大


    11、如图所示的电路中，电源提供的电压为U＝10 V保持不变，已知R1＝4 Ω，R₂＝6 Ω，C＝30 μF。

    (1)闭合开关S，求电路稳定后通过R₁的电流。
    (2)然后将开关S断开，求这以后流过R₁的电荷量。
