    1、（08兰州）用笔画线表示导线，按照图10(甲)所示的电路图，将图10（乙）中各元件连接起来。（导线不允许交叉）

显示答案隐藏答案

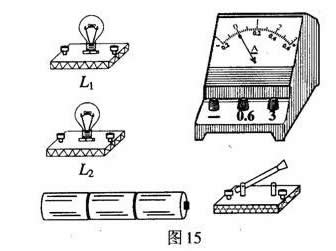

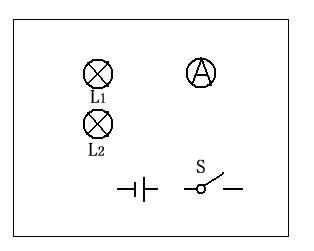

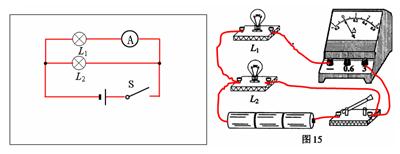

    2、在方框中画出灯泡L1和灯泡L2并联，电流表测灯泡L1电流的电路图，并在图15上连接实物图．

显示答案隐藏答案

    3、如下图所示，把电流表分别接在A、B、C三点测电流，测得I_A=0.24A，那么I_B=___A，I_C=___A，由此得到串联电路的电流规律：__________________。

显示答案隐藏答案
答:0.24； 0.24 ；串联电路中，电流处处相等。

    4、如下图所示，把电流表分别接在A、B、C三点测电流，测得I_A=0.2A，I_C=0.5A，则I_B=___A，由此得到并联电路的电流规律：_____________________。

显示答案隐藏答案
答: 0.3；并联电路中，干路电流等于各支路电流之和。
