一、填空题
    1、家庭电路中的电风扇、洗衣机、电视机等用电器使用的插座与电灯之间的连接方式是___联，开关与电灯之间的连接方式是___联。
    2、洗衣机、电冰箱等用电器的电源插头有三条线，其中一条接___线（通常标有L字样）；一条接___线（通常标有N字样）；第三条接____线（通常标有E字样），这条线和用电器的______相连，且和室外___相连，起到保护作用。
    3.（06南昌）小亮在开着空调的书房里复习功课，妈妈在厨房忙着做晚饭，当她把电饭煲的插头插入插  座时，家里的空气开关就“跳闸”了，原因可能是电饭煲插头内部发生了____，导致电路中____过大，引起“跳闸”。

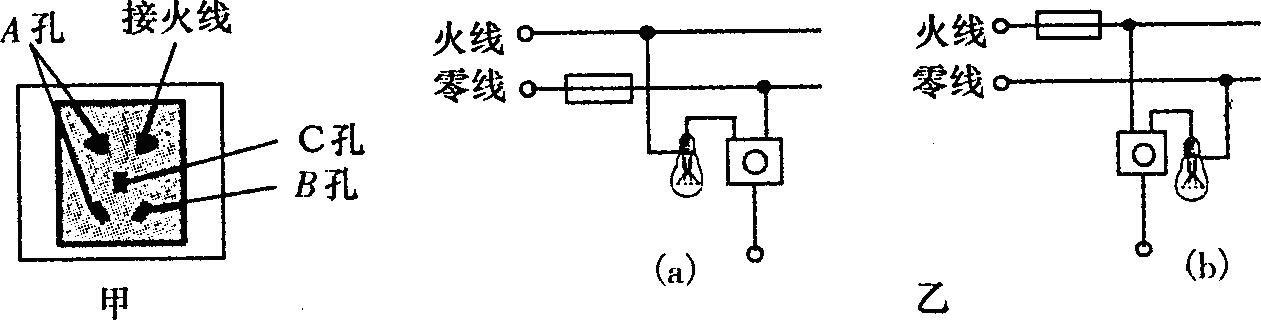

    4、（07潍坊市）甲图是一个家庭电路中常用的插座，其中A孔应接____线，B孔应接____线，C孔应接___线．乙图是某同学连接的两个家庭电路，其中正确的是____.

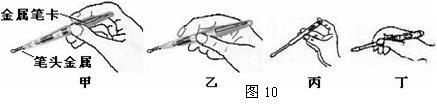

    5、（06广州）在使用测电笔的几种做法中（如图10所示），哪些做法是正确的，答：____。

二、选择题
    6、小东同学发现课室中是用一个按钮开关控制着四盏日光灯,那么这四盏日光灯(  )
      A．一定是并联的；
      B．有可能是并联,也有可能是串联的；
      C．一定是串联的；
      D．有的串联,有的并联。
    7、输电线进户以后，经过以下装置再接到用电器上，这些装置的顺序是(  )
      A.电能表、保险盒、总开关
      B.电能表、总开关、保险盒
      C.总开关、电能表、保险盒
      D.总开关、保险盒、电能表
    8、小林家厨房里的电线绝缘层老化了.他妈妈在用电饭煲做饭和用电炒锅炒菜，小明突然发现厨房里的导线冒烟了，他应该首先采取的措施是(  )
      A.立即打电话给119报警
      B.赶紧用水把火泼灭
      C.客厅中把自己家的总开关断开
      D.在最短时间内跑到楼下去把整幢楼的总开关断开

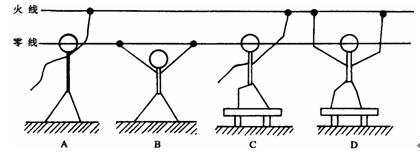

    9、如图，A、B中人站在地面上，C、D中人站在干燥的木凳上，图中哪种情况人会触电（ ）

    10．在照明电路中，下列情况符合安全用电原则的是(  )
      A．可以随意搬动亮着的台灯或工作中的电扇
      B．把电路中的电线当成晒衣绳用来披挂湿衣服
      C．不能用潮湿的手触摸家庭电路的开关
      D．发现有人触电时，直接用手把触电者拉开以脱离电源
    11、下列做法中，符合安全用电规范的一项是（ ）
      A、用湿布擦灯头
      B、用铜丝代替保险丝
      C、把家用电器的金属外壳与大地相接
      D、把湿衣服晒在电线上
    12．（07湖北宜昌）关于家庭电路中的保险丝，下列说法错误的是(  )
      A．保险丝的熔点较低、电阻较大
      B．当电流过大时，保险丝能自动切断电路
      C．不能用铜丝代替保险丝
      D．保险丝不能用带有保险装置的空气开关代替
    13．（07衢州）当温度降到一定程度时，某些物质的电阻会变为零，这种物质叫超导体。当电流通过超导体时不发热，故超导体的应用具有十分诱人的前景。假如科学家已研制出室温下就能使用的超导体，你准备将它用来制作(  )
      A．家用保险丝     B．白炽灯泡的灯丝
      C．电炉的电热丝   D．输电导线
    14、（07宁波）下列有关家庭用电的说法中正确的是(  )
      A人站在地上用手接触火线是非常危险的
      B使用测电笔时，不可用手接触笔尾金属体
      C大功率用电器的金属外壳不必接地
      D选用的保险丝的额定电流越大越安全
    15、（07江苏宿迁市）关于安全用电，下列说法正确的是(  )
      A．测电笔可以辨别家庭电路中的火线和零线
      B．发现有人触电后，立即用手把触电人拉离电源
      C．熔丝被烧断，一定是电路中出现了短路故障
      D．熔丝被烧断后，可用铜丝代替熔丝接上
    16．（07广东）下列关于安全用电的说法中，正确的是(   )
      A．所有家用电器的外壳一定要接地
      B．低压带电体和高压带电体都可以接近，但不能接触
      C．电灯的开关，应该接在火线和电灯之间
      D．接大功率用电器的插座，只在连接插座的零线上装一根保险丝
    17、（07广州）下列有关家庭电路的说法中正确的是(  )
      A.人与零线接触，一定会触电
      B．电灯开关应接在火线与电灯之间
      C.家庭电路中的用电器都是串联的
      D.电能表计量的是家庭用电器的总功率
    18、（07成都）随着人们生活水平的逐步提高，家用电器的不断增多。下列关于家庭电路的说法中，正确的是(  )
      A．灯与控制它的开关是并联的，与插座是串联的
      B．使用测电笔时，不能用手接触到笔尾的金属体
      C．电路中电流过大的原因之一是使用的电器总功率过大
      D．增加大功率用电器时，只需换上足够粗的保险丝即可

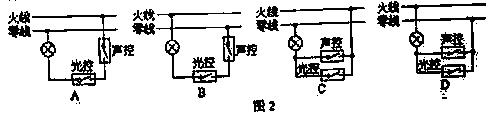

    19、（07威海）为了节能、方便，有的楼道照明灯使用声、光控开关，其原理是：光控开关在黑暗时闭合，声控开关在有一定响度的声音时闭合，图2中能实现只在黑暗且有一定响度的声音时灯才能亮的电路原理图正确的是(  )

    20、（07浙江丽水）学校电工要给教室安装一个三孔插座(如图)，其中接地的孔是(  )

      A.a   B.b    C.c     D.a和b
    21、（07北京）下列做法中，不符合安全用电要求的是(  )
      A．在家庭电路中安装保险丝或空气开关
      B．用湿布擦正在发光的白炽灯或日光灯
      C．更换灯泡时，先断开开关
      D．外壳损坏的插座，应及时更换
    22、（07河北）生活中掌握一些安全用电的常识很有必要，以下做法中正确的是（  ）
      A.保险丝可以用铜丝代替
      B.电器设备失火时，先用水灭火，再切断电源
      C.更换灯泡时要先断开电源
      D.发现有人触电时，立即用剪刀去剪电线
    23、（07包头）在下列情况下会造成家庭电路中“空气开关”自动(  )
      A、开关中的两个线头相碰了；
      B、双孔插座中的两个线头相碰了；
      C、灯泡的灯丝断了又碰到一起；
      D、插头和插座接触不良

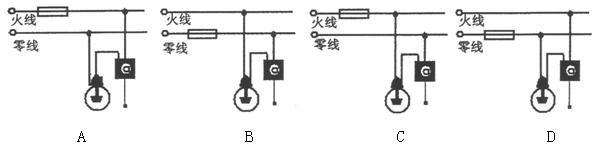

    24、（06杭州市）某班同学在学了有关家庭电路的知识后安装了四盏电灯，你认为其中正确的是(  )

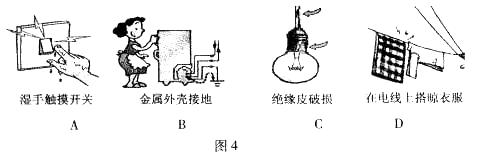

    25、（06福州）如图4所示的情景中，符合安全用电操作的是(  )

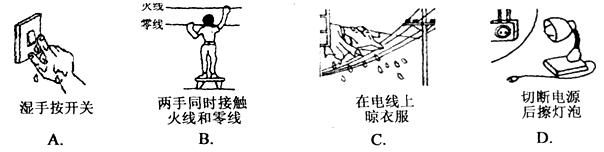

    26.（06年温州）下列四幅图中，符合安全用电的是(  )

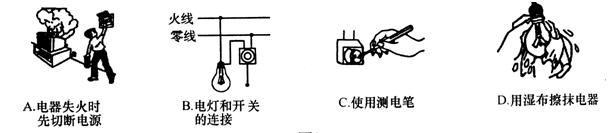

    27、（07黄石市）图3所示的四幅图中，符合安全用电原则的是(  )

    三、作图题

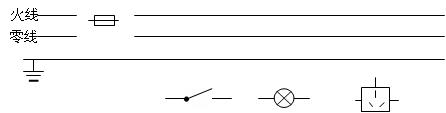

    28、根据安全用电的原则，将下图中的保险丝、电灯、开关、插座连入电路。

    29、根据安全用电的原则，将下图中的电灯、开关、入电路。

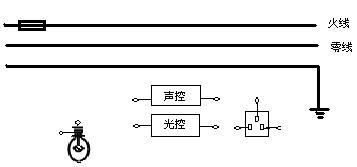

    30、（07自贡）居民楼的楼道里，夜间楼道灯一直亮着会造成浪费。科研人员用“光敏”材料制成“光控开关”，它能在天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”。它能在有人走动发出声音时闭合，无人走动时自动断开。请将右图的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在夜间且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。
