一、填空题：（每格1分，共37分）
    1、178 mΩ=______kΩ   3× 10³kV=______V
    2、在塑料、钨丝、陶瓷、铅笔芯、橡皮、玻璃、人体这些物质中，通常情况下属于导体的有___________________,其余属于______。
    3、用一段电阻丝和一根长竹片可制成一把弓型“电热锯”，用于切割泡沫塑料，这是利用了电流的____效应；生产中常用的电磁起重机、电磁继电器，这是利用了电流的____效应。
    4、 历史上最早发现地磁偏角的科学家是______，最早发现电流磁效应的科学家是______，最早发现电磁感应现象的科学家是______。
    5、家庭电路的两条进户线分别叫做：____和____，生活中我们常用______(工具)来辨别它们。
    6、小明家中的电能表规格为“220V 5A 1000r/kW·h”。若5min内，该电能表转600转，则这段时间内消耗的电能为______kW·h。该电路中的电功率为______W。
    7、家庭电路中接有额定电流为5A的保险丝，在这个电路里允许接的用电器的总功率不能大于____kW。现已经装了40W的电灯5盏，最多还可以接入____盏 60W的电灯。
    8、物理学上，我们把磁场中某一点，小磁针________的方向，规定为这一点磁场的方向。
    9、实验表明：电流具有磁效应，电流产生的磁场方向与__________有关。通电螺线管的外部的磁场性质与________ 相似。
    10、扬声器是把____信号转化为声信号的一种装置，它主要由固定的永久磁体、______和锥形纸盆构成。
    11、我国电网以交流供电，频率为__赫兹，电流方向每秒改变____次。
    12、电动机是利用 ______________的原理制成的。发电机是利用___________的原理制成的。
二、单项选择题:（每小题2分，共18分）
    13、下列各组仪器中，可以用来测量功率的是 (  )
    ①电能表和秒表      ②电能表和电压表
    ③电能表 和电流表    ④电流表和电压表
    A、①②     B、③④    C 、①④   D、②③④
    14、如图，电阻R1和滑动变阻器R2串联，某时刻当滑片P向右移动时，以下说法正确 的是(  )
    A、电流表示数变大，电压表示数变大
    B、电流表示数变大，电压表示数变小
    C、电流表示数变小，电压表示数变大
    D、电流表示数变小，电压表示数变小

    15、如图，电阻R1和滑动变阻器R2串联，某时刻当滑片P向右移动时，以下说法正确 的是(  )
    A、电流表示数变大，电压表示数变大
    B、电流表示数变大，电压表示数变小
    C、电流表示数变小，电压表示数变大
    D、电流表示数变小，电压表示数变小

    16、如图所示，能正确地表示出通电螺线管极性和电流方向关 系的是(  )

    三、实验题：（每格2分，共16分）
    17、为了测出小灯泡的电阻（估计6－10Ω） ，小宇选用了电流表、电压表、两节干电池、滑动变阻器、开关、导线等器材，请你帮他完成：

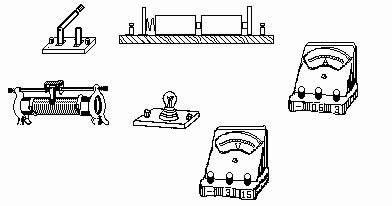

    ①、连接实验实物图

    ②、在某次测量中，电流表的示数是0.3A，电压表的示数如图2所示，则小灯泡的电阻是____Ω。为了减小误差，此次测量后还应_____________________。
    ③、小明也做了这个实验，但是他接好电路后，无论怎样移动滑片P ，电表示数都不变化，且灯光较暗，可能的原因是________________。

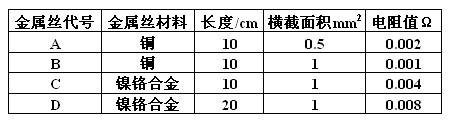

    18、在研究“电阻大小和哪些因素有关”的实 验中，我们采用的实验方法是_____________，如以下表格： ( 温度取200℃)

    ①则比较金属丝A和B，可得到结论________________________________________。
    ②则比较金属丝C和D，可得到结论________________________________________。
    ③若要讨论电阻大小与导体材料的关系，则应选择哪两根金属丝_______________________________。
    四、调查与实验：（4 分＋4分＝8分）
    19、利用电流的磁效应回答下列问题：
    ①要使电磁铁的磁性变强应怎么办 ？请找出至少一个方法。

    ②要使电磁铁的N、S极互相颠倒，可采取什么办法？请找出至少一种方法。

    五、问答题：
    20、白炽灯泡灯丝断了再搭上使用时，发光程度 比原来亮一些还是暗一些？为什么？
    答：灯丝断了再搭上使用时，灯丝长度____，电阻____。在电压一定时，电功率比原来____，所以发光程度比原来____。

答案：
    一、填空题：（每格1分，共37分）
    1、178 mΩ=0.178Ω   3× 10³kV=3× 10⁶V
    2、在塑料、钨丝、陶瓷、铅笔芯、橡皮、玻璃、人体这些物质中，通常情况下属于导体的有钨丝、铅笔芯、人体,其余属于绝缘体。
    3、用一段电阻丝和一根长竹片可制成一把弓型“电热锯”，用于切割泡沫塑料，这是利用了电流的热效应；生产中常用的电磁起重机、电磁继电器，这是利用了电流的磁效应。
    4、 历史上最早发现地磁偏角的科学家是沈括，最早发现电流磁效应的科学家是奥斯特，最早发现电磁感应现象的科学家是法拉第。
    5、家庭电路的两条进户线分别叫做：火线和零线，生活中我们常用测电笔(工具)来辨别它们。
    6、小明家中的电能表规格为“220V 5A 1000r/kW·h”。若5min内，该电能表转600转，则这段时间内消耗的电能为0.6kW·h。该电路中的电功率为720W。
    7、家庭电路中接有额定电流为5A的保险丝，在这个电路里允许接的用电器的总功率不能大于1.1kW。现已经装了40W的电灯5盏，最多还可以接入15盏 60W的电灯。
    8、物理学上，我们把磁场中某一点，小磁针北极所指的方向，规定为这一点磁场的方向。
    9、实验表明：电流具有磁效应，电流产生的磁场方向与电流的方向有关。通电螺线管的外部的磁场性质与条形磁铁磁场相似。
    10、扬声器是把电信号转化为声信号的一种装置，它主要由固定的永久磁体、线圈和锥形纸盆构成。
    11、我国电网以交流供电，频率为50赫兹，电流方向每秒改变100次。
    12、电动机是利用通电导线在磁场中受到力的作用的原理制成的。发电机是利用导体在磁场中动动时产生电流的原理制成的。
二、单项选择题:（每小题2分，共18分）
    13、下列各组仪器中，可以用来测量功率的是 (C)
    ①电能表和秒表      ②电能表和电压表
    ③电能表 和电流表    ④电流表和电压表
    A、①②     B、③④    C 、①④   D、②③④
    14、如图，电阻R1和滑动变阻器R2串联，某时刻当滑片P向右移动时，以下说法正确 的是( D )
    A、电流表示数变大，电压表示数变大
    B、电流表示数变大，电压表示数变小
    C、电流表示数变小，电压表示数变大
    D、电流表示数变小，电压表示数变小

    15、如图，电阻R1和滑动变阻器R2串联，某时刻当滑片P向右移动时，以下说法正确 的是( C )
    A、电流表示数变大，电压表示数变大
    B、电流表示数变大，电压表示数变小
    C、电流表示数变小，电压表示数变大
    D、电流表示数变小，电压表示数变小

    16、如图所示，能正确地表示出通电螺线管极性和电流方向关 系的是( A )

    三、实验题：（每格2分，共16分）
    17、为了测出小灯泡的电阻（估计6－10Ω） ，小宇选用了电流表、电压表、两节干电池、滑动变阻器、开关、导线等器材，请你帮他完成：

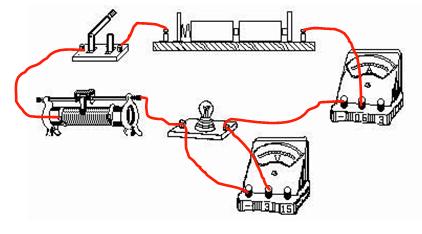

    ①、连接实验实物图

    ②、在某次测量中，电流表的示数是0.3A，电压表的示数如图2所示，则小灯泡的电阻是8Ω。为了减小误差，此次测量后还应多次测量，最后求平均值。
    ③、小明也做了这个实验，但是他接好电路后，无论怎样移动滑片P ，电表示数都不变化，且灯光较暗，可能的原因是滑动变阻器接了下面两个接线柱，电阻较大。
    18、在研究“电阻大小和哪些因素有关”的实 验中，我们采用的实验方法是控制变量法，如以下表格： ( 温度取200℃)

    ①则比较金属丝A和B，可得到结论在材料和长度相同情况下，电阻与导体横截面积成反比。
    ②则比较金属丝C和D，可得到结论在材料和横截面积相同情况下，电阻与导体长度成正比。
    ③若要讨论电阻大小与导体材料的关系，则应选择哪两根金属丝B和C。
    四、调查与实验：
    19、利用电流的磁效应回答下列问题：
    ①要使电磁铁的磁性变强应怎么办 ？请找出至少一个方法。
    答：增大线圈中的电流.
    ②要使电磁铁的N、S极互相颠倒，可采取什么办法？请找出至少一种方法。
    答：改变线圈中电流的方向。
    五、问答题：
    20、白炽灯泡灯丝断了再搭上使用时，发光程度 比原来亮一些还是暗一些？为什么？
    答：灯丝断了再搭上使用时，灯丝长度变短，电阻变小。在电压一定时，电功率比原来大，所以发光程度比原来亮。

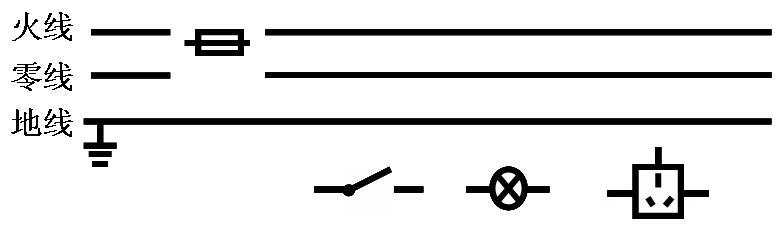

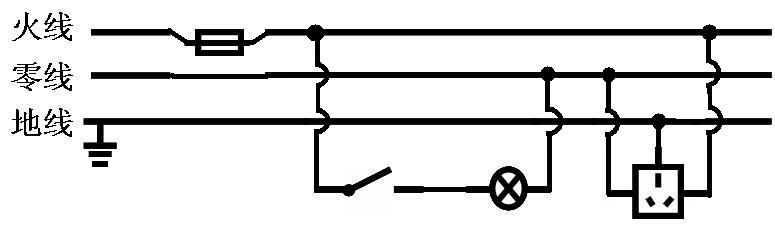

    例1：根据安全用电的原则，将下图中的保险丝、电灯、开关、插座连入电路。




    要领：
    （1）保险丝接在火线上。
    （2）电灯和插座并联，互不影响。
    （3）电灯开关安装在火线和电灯之间。
    （4）插座三个孔中，左零（线）右火（线）上地（线）。

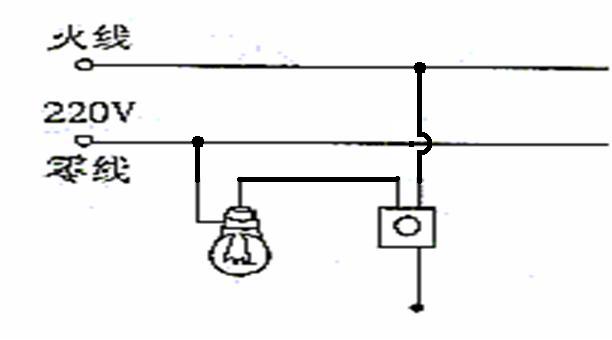

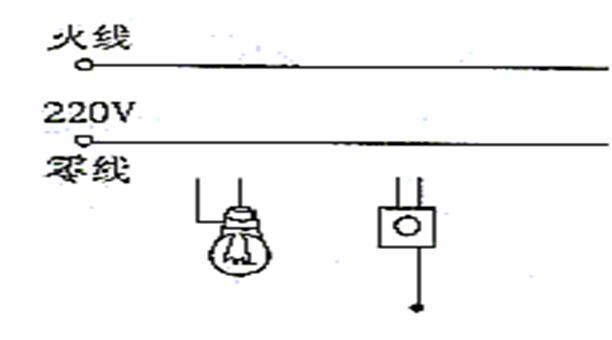

    例2：根据安全用电的原则，将下图中的电灯、开关接入电路。



    要领：
    （1）电灯和火线之间安装开关。
    （2）若灯泡为螺旋灯头，则螺旋接零线，灯头顶端接火线。
