    1．透镜可以分为两种：一种为中间厚，边缘薄的，叫做____，它能使光线____；另一种为中间薄，边缘厚的，叫做____，它能使光线____．
显示答案隐藏答案
答案：凸透镜　会聚　凹透镜　发散

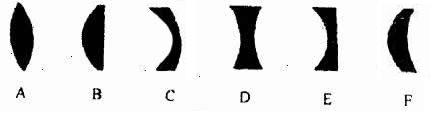

    2.下图所示的六个透镜中，属于凸透镜的是______;属于凹透镜的是______.

显示答案隐藏答案
答:ABF; CDE

    3．凸透镜能使平行于主光轴的光会聚在一点，这个点叫做____，焦点到光心的距离叫做____．
显示答案隐藏答案
答案：焦点　焦距

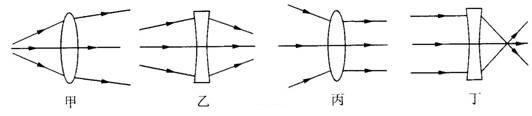

   4、图3－2中正确表示了光通过透镜的是(    )
   A．甲图    B．乙图   C．丙图    D．丁图

显示答案隐藏答案
答:A
分析:根据凸透镜对光有会聚作用，凹透镜对光有发散作用，对比观察入射前和出射后光的变化情况．光通过甲图中的凸透镜变得比原来会聚了，光通过乙图中的凹透镜变得比原来会聚了，光通过丙图中的凸透镜变得比原来发散了，光通过丁图中的凹透镜变得比原来会聚了．透镜对光的(明确会聚和发散的区别)“会聚”作用和“发散”作用并非只是针对平行于主轴的平行光而言，“会聚作用”应该理解为出射光比入射光会聚了一些；“发散作用”应该理解为出射光比入射光发散了一些，

    5、作出光通过图（甲）中三棱镜后光的大致传播方向，根据光路图可知，光通过三棱镜后向_________（填“顶点”或“底边”）偏折。图乙和丙是两种透镜可近似看作三棱镜和玻璃块的不同组合放置，因此凸透镜和凹透镜对光有______作用，凹透镜对光有______作用。

显示答案隐藏答案

答: 如图所示：底边，会聚，发散。

    解析：根据光的折射规律，斜射时，总是空气中的角较大，直射时，光按原方向传播，光通过三棱镜时光向底边偏折，因此凸透镜对光有会聚作用，凹透镜对光有发散作用。

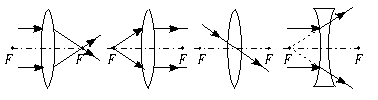

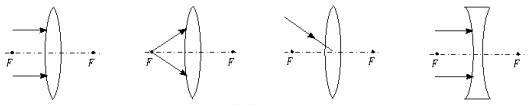

    6.如图所示，画出图所示的光线通过透镜后的光路图．

显示答案隐藏答案

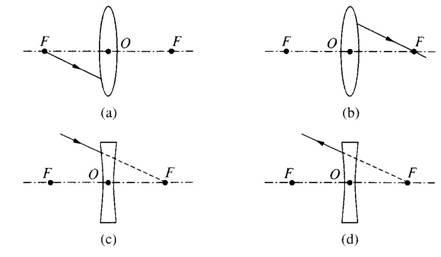

    7、完成下图的光路图

显示答案隐藏答案

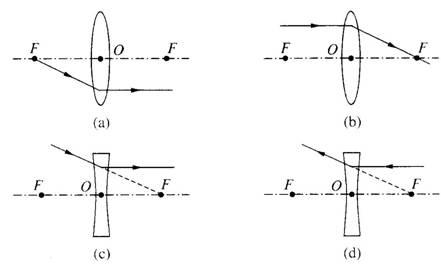

    分析:图中所给的四个透镜，(a)、(b)是凸透镜．(c)、(d)为凹透镜，并且(a)、(c)给出入射光线，要求画出折射光线．而(b)、(d)则给出折射光线，要求画出入射光线．根据光心、焦点的定义方法就能画出这些特殊光线．在画图中要注意光的传播方向． (利用基本概念完成作图)

    8、根据图中光通过透镜前后的方向，在图中填上适当类型的透镜。

显示答案隐藏答案
答:如图所示

    解析：会聚作用是指加大会聚程度或减小发散程度，是相对于原来的光线而言，发散作用是指加大发散程度或减小会聚程度，也是相对于原光线而言的，甲图中的折射光线虽是会聚的，但相比原来的会聚光线而言，会聚程度明显减小，故透镜对光起了发散作用，甲图应填凹透镜，同理可分析出乙图应填凸透镜。

    9、要使小灯泡发出的光经某透镜后变成平行光，应把小灯泡放在（     ）
    A、凸透镜前任意位置
B、凸透镜的焦点上
    C、凹透镜前任意位置
    D、凹透镜的焦点上
显示答案隐藏答案
答:B　分析：平行光被凸透镜折射后会聚到焦点，根据光路的可逆性，从焦点发出的光经凸透镜折射后变为平行光。

    10．一束光在空气中经凸透镜折射后，下列说法中正确的是（　　）
   A．一定是平行光束
   B．一定是会聚光束
   C．折射光束比原光束会聚一些
   D．一定是发散光束
显示答案隐藏答案
答案：C

    11.怎样利用太阳光测未知凸透镜的焦距?
显示答案隐藏答案
    答:让凸透镜正对着太阳光，再把一张纸放在它的另一侧，改变凸透镜与纸的距离，直到纸上的光斑变得最小、最亮，用尺量出这个光斑到凸透镜的距离，这个距离就是凸透镜的焦距。

    12、为了防止森林火灾，在森林里不允许随地丢弃透明的饮料瓶，这是由于雨水进入饮料瓶后对光的作用相当于一个_____镜，它对太阳光的_____作用，可能会导致森林火灾。
显示答案隐藏答案
答: 凸透；会聚
