一、选择题（本大题20小题，每小题2分，共40分。在每小题给出的四个选项中，只有一个是符合题目要求的）
1.低碳经济是指在可持续发展理念指导下，通过技术创新、制度创新、产业转型、新能源开发等多种手段，尽可能地减少煤炭、石油等高碳能源消耗，减少温室气体排放，达到经济社会发展与生态环境保护双嬴的一种经济发展形态，下列关于“低碳经济”的说法不正确的是（ ）
A、减少了温室气体的排放，保护了人类的生存环境
B、加快了新能源的开发，促进了社会生产方式的转变
C、在发展经济的同时，使人与自然和谐发展
D、展现了技术的美好未来，使人们不再担扰技术的负面作用
答：D
2.如图所示是一款为上海世博会设计的机器人，它除了供游客查询信息外，还能为游客演奏音乐、表演中国功夫等，该机器人的使用主要是为了（ ）
A.实现人机关系的信息交互
B.实现人机关系的安全目标
C.满足特殊人群的需要
D.实现人机关系的健康目标
答：A
3.如图所示为一款带手把的碗，手把的设计主要体现了设计的( )
A.经济原则
B.美观原则
C.实用原则
D.技术规范原则
答：C
4.如图所示为一款可以在沙发上使用的笔记本电脑桌，设计该电脑桌时不需要考虑的因素是( )
A.沙发的宽度
B.人体的宽度
C.笔记本电脑的尺寸
D.沙发的高度
答：D

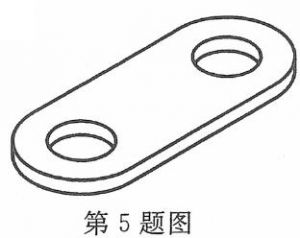

5.张明用薄铁板加工如图所示的零件，下列操作方法中不正确的是( )
A.划针紧贴导向工具，在薄铁板上划线，样冲倾斜对准交叉点，扶正冲眼
B.左手紧握薄铁板，右手握紧手锯进行锯割，推锯加压，回拉不加压
C.用台虎钳夹紧零件，锉销锯割面，推锉时左手施压由大变小，右手施压由小变大
D.将钻头正直装夹在台钻上，用手钳夹紧零件，对准冲眼钻孔
答：B
6.周文用麻花钻加工了一个孔，该孔剖开后的形状应该是
答：B
7.如图所示为电子喇叭电路图，在该电路图中出现的电子元件符号除了电池、喇叭、开关外，还有( )
A.三极管、电阻、电容
B.电阻、二极管、三极管
C.电容、变压器、电阻
D.变压器、三极管、电容
答：A
8.如图所示为某零件的轴测图，其正确的俯视图是( )
答：B
9.进行产品评价必须制订相应的标准，由于产品设计的内容和目标不同，评价的标准也就不同，应该有所侧重。如图所示为某学校食堂餐具架，周文为了对该餐具架进行评价，制订了下列评价标准，其中合理的是( )
A.餐具卫生、存取方便、易清洗
B.舒适、外形美观、市场前景
C.结构稳定、道德、可持续发展
D.技术规范、结构牢固、性价比
答：A
10.为了检测摇椅的摇摆范围，下列试验方案中（图中箭头表示施加力的方向和作用点）合理的是( )
答：B
11.如图所示的欹（qi）器，是我国古代劳动人民在生产实践中发明的一种灌溉用具，在未装水时罐子略向前倾，装入少量水后，罐子就竖起来，而一旦装满水时，罐子就会一下子倾覆过来，把水倒净，然后又自动复原，等待再次装水。关于欹器的工作原理，下列说法中不正确的是( )
A.支撑轴不在罐子对称面上，未装水时罐子略向前倾
B.装入少量水后，重心降低，罐子就会竖起来
C.装满水后，重心升高，成不稳定结构，罐子就会倾覆
D.罐子的稳定性只与重心的高低有关，与支撑轴的连接方式
答：D
12.下列结构的连接中，没有铰连接的是( )
答：C
13.下列结构中，属于壳体结构的是( )
答：B
14.李明在制作小铁锤过程中需要加工一个螺纹孔（如图所示），其正确的工艺流程是( )
A.划线 冲眼 钻孔 攻丝 孔口倒角
B.划线 冲眼 攻丝 钻孔 孔口倒角
C.划线 冲眼 钻孔 孔口倒角 攻丝
D.划线 冲眼 孔口倒角 钻孔 攻丝
答：C
15.一位学生发现家中灯泡不亮，于是对线路进行检修，由于没有切断电源，导致触电，根据这个案例，下列说法中错误的是
A.切断电源和检修线路是流程中的两个环节
B.减少切断电源环节，优化了流程的工期
C.切断电源和线路检修的先后顺序是流程的时序
D.本案例中流程的时序是不颠倒的
答：B
16.2009年6月27日上海市一幢在建13层楼房整体倒覆（如图所示），调查组专家应用科学方法对水泥和钢筋等关键材料作了定量分析。这体现了系统分析的( )
A.整体性原则
B.综合性原则
C.科学性原则
D.相关性原则
答：C
17.舟山跨海大桥于2009年12月25日正式通车，大桥建成后，使舟山更紧密地融入长三角经济圈。大桥设计要求最大能抗17级超强台风，最大通航等级为5万吨级，使用年限为100年。在大桥施工时为了保证质量、缩短工期、降低成本，需要对工程进行优化。下列属于影响系统优化的因素是
A.抗台风等级
B.最大通航等级
C.工程项目的管理水平
D.使用年限
答：C
18.如图所示为一款双缸洗衣机。洗衣时，将定时器旋钮旋转到设定时间位置，洗衣机在定时器控制下开始工作，直到定时器回到零位，洗衣机才停止工作。该过程的控制属于( )
A.手动控制、开环控制
B.自动控制、开环控制
C.自动控制、闭环控制
D.手动控制、闭环控制
答：B
19.如图所示为某校学生设计制作的自动取汤机，能保持汤的温度在一定范围内。按一下取汤按钮，就自动落下一只碗，并放出一定量的汤在碗中。在该自动取汤机的温度控制系统中，不需要的器件是( )
A.温度传感器
B.加热器
C.温度控制器
D.定时器
答：D
20.如图所示为中科院研发的一款智能机器人，能模仿人唱歌、跳舞等。这种用机器人模仿人的功能和行为的方法属于( )
A.黑箱方法
B.移植方法
C.虚拟方法
D.功能模拟方法
答：D
二、非选择题（本大题共7小题，第21-25题每题6分，第26题12分，第27题18分，共60分）

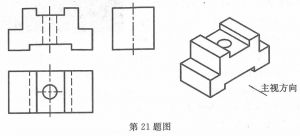

21.根据轴测图，补全三视图中缺少的图线。( )
答：
评分标准：左视图孔的两条虚线1分，其它每条线1分，共6分。
22.如图所示的零件，在圆钢上加工方头孔时需要以下环节，
①划线；②锉削；③钻孔；④锯割。( )
请分析方头和孔的加工工艺，回答以下问题：
（1）补充完整加工流程（在“ ▲ ”处填写序号）： 划线→ ▲ → ▲ → ▲ → ▲ 。
（2）加工过程中需要用到的工具（任选三种工具，在“ ▲ ”处填写工具名称）： ▲ 、 ▲ 、 ▲ 。
答：（1）④②①③；
（２）如划针、钢锯或手锯、钢直尺、样冲、锉刀、钻头、台虎钳等

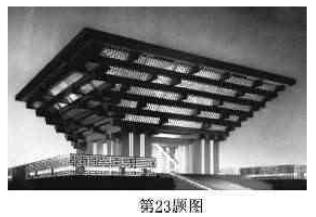

23.2010年上海世博会中国馆（如图所示）的设计引入了最先进的科技成果，采用了以下优化措施： ①主体建筑层叠出挑，“斗冠”造型整合了中国传统建筑文化要素；②主体建筑的挑出层，为下层空间遮阳节能；③大厅东西南北皆可通风，让人感到有适直的气流；④观景台采用了太阳能薄膜，把阳光转化为电能；⑤所有管线被巧妙地隐藏在建筑体内；⑥外墙材料为无放射、光污染的绿色产品；⑦顶层有雨水收集系统，净化后用于冲洗卫生间和车辆；⑧采用全息影像技术，记录和再现物体真实的三维影像；⑨采用大型LED电子显示屏，及时向观众发布信息。
请对中国馆的优化措施进行分析，回答以下问题（在“ ▲ ”处填写合适的序号）：
（1）以便于信息交互为优化目标的措施有：▲ 、 ▲ 。
（2）以实现可持续发展为优化目标的措施有：▲ 、 ▲ 、 ▲ 、 ▲ 。
答：（１）⑧⑨；（２）②④⑥⑦

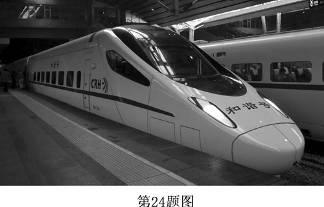

24.武广高速铁路是我国首条设计时速350km的描客运专线，它有以下特点：①时速是目前世界高速铁路商业运营的最高速度；②车内宽敞、明亮、通透；③振动和噪音符合国家标准要求；④在路基面和地基中埋设仪器，精确测量路基变形，并能自动报警；⑤列车上装有速度检测装置，能够向旅客实时显示列车运行速度；⑤车内温度、湿度、空气质量可自动调节，座椅可旋转；⑦运行控制系统能保证前后列车有必要的安全距离，有效防止列车追尾事故；⑧超大载客量，发车时间间隔短，年旅客输送量可达数亿人次。请根据上述特点回答以下问题（在“ ▲ ”处填写合适的序号） ：
（1）实现了人机关系高效目标的有：▲ 、▲；
（2）实现了人机关系安全目标的有：▲、▲；
（3）实现了人机关系舒适目标的有：▲、▲。
答：（１）①⑧；（２）④⑦；（３）②⑥

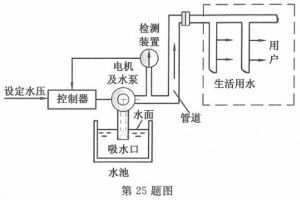

25.如图所示为高层楼房自动稳压供水控制系统原理图，其工作原理是：当用户用水量变化时，管道中的水压发生变化，检测装置把检测到的水压信号反馈给控制器，与设定水压进行比较，控制器根据偏差值控制电机及水泵的转速，调节供水量，保持管道中的水压稳定。
（1）根据示意图及其描述，在控制系统方框图中“ ▲”处填写与自动稳压供水控制系统原理图中相对应的内容。
（2）请为该系统的检测装置选择一个合适的传感器（从水温传感器、水压传感器、水位传感器中选择一个，填在“▲”处）: ▲ 。
答：（１）①设定水压；②电机及水泵；③管道中的水或管道；④管道中的水压或水压；⑤检测装置
（２）水压传感器
26.如图所示为一款起重机模型，要求确定平衡块质量并测试该模型的起吊能力。现提供不同质量的砝码和平衡块若干，请设计简易试验方案，在给定的结构示意图上表示试验方法和说明主要步骤（起重机模型有足够的强度，不考虑模型的旋转和重物的升降），并回答问题。
（1）在没有起吊重物的情况下，确定该模型平衡块的最大质量。
（2）在已经安装合适平衡块的情况下，测试该模型的最大起吊质量。
（3）如果要提高该模型的稳定性，可以采取哪些措施（写出二种具体措施）？
（4）如果平衡臂加长，那么平衡块质量应该加大还是减小（回答“加大”或“减小”）？
答：（１）在平衡块的位置逐渐增加砝码，记录模型侧翻前砝码的最大质量。
（２）在起重吊钩位置逐渐增加砝码，记录模型侧翻前砝码的最大质量。
（３）如：增加底坐质量，增加底坐支撑面积。
（４）减小。
27.如图所示为一款用不锈钢材料制作的杯架，可悬挂各种带把手的杯子。
现在需要设计一款多功能厨房用具架，设计要求为：
A.适合家庭厨房使用；
B.可存放带把手和不带把手的厨房用具。
请你根据上述要求，参考杯架的设计，完成以下任务：
（1）画出设计草图，必要时用文字说明；
（2）标注长、宽、高三个外形尺寸；
（3）说明使用的主要材料及相应的连接方式；
（4）说明你的设计方案中有创意的两个特色。
评分标准：
（１）画出条例要求的草图（5分）；草图能清楚表达细节，有立体感；（2分）
（２）合理标注出长、宽、高尺寸；（3分）
（３）说明使用的主要材料及主要加工方法；（4分）
（４）两个特色；（4分）
