电磁继电器

一、电磁继电器
    大型机器运转时，通过的电流是很大的，这样大的电流如果直接用手去控制是很危险的。 利用电磁继电器可以间接地去控制这样的电路。
    电磁继电器的结构和原理如下所示：

    电磁继电器电路由控制电路和工作电路两部分组成。
    通过控制电路的通断，来控制工作电路的通断。
    在实际应用中，控制电路通常是低电压、弱电流电路，工作电路通常是高电压、强电流电路。另一方面，通过电磁继电器，可以实现远距离控制。

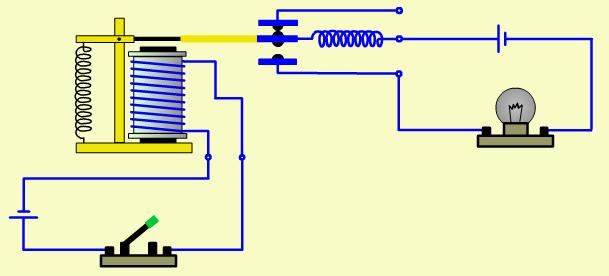

    1.上面的“实例2”工作原理如下：

    闭合开关，电磁铁电路接通，电磁铁中有电流通过，电磁铁产生磁性，电磁铁把衔铁吸下，动触点与下方的静触点接触，电灯电路接通，电灯发光。
     断开开关，电磁铁中无电流通过，电磁铁失去磁性，衔铁在弹簧拉力作用下向上弹起，动触点与下方的静触点分离，电灯电路断开，电灯熄灭。
    2.水位自动报警器的工作原理：

    水位没有到达A时，电磁继电器的弹簧把衔铁拉起，动触点与上方的静触点接触，绿灯电路接通，绿灯亮；
    当水位到达A时，电磁铁电路接通，电磁铁中有电流通过，电磁铁产生磁性把衔铁吸下， 动触点与下方的静触点接触，红灯电路接通，红灯亮。
    3.温度自动报警的工作原理：

    当水银上升碰到金属丝时，电磁铁电路接通，电磁铁中有电流通过，电磁铁产生磁性把衔铁吸向左边，电铃电路接通，电铃就响起来。
    4.电铃工作原理：

二、扬声器
    扬声器（喇叭）是怎样发出声音的呢？

   扬声器是把电信号转换成声信号的一种装置。它主要由固定的永久磁体、线圈和锥形纸盘构成。当线圈中通过图中所示的电流时，线圈受到磁铁的吸引向左运动；当线圈中通过相反方向的电流时，线圈爱到磁铁的排斥向右运动。由于通过线圈的电流是交变电流，它的方向不断变化，线圈就不断地来回振动，带动纸盆也来回振动，于是扬声器就发出了声音。

    如果扬声器的线圈中通入隽带声音信息、时刻变化的电流，使得在一个瞬间和下一个瞬间产生不同方向的磁场，线圈就不断地来回振动，纸盆也就振动起来，便发出了声音。
